Conexión de Luces para Trailer

Este tutorial lo hago con el fin de evitarles la tediosa labor de encontrar cual es la patita del toma que corresponde a cada luz de un trailer si se anima a hacerlo Ud .

Por motivo que le puede suceder a cualquiera como por ejemplo de arrastrar 250km la ficha del trailer y después no saber donde meter cada cablecito que quedó al aire me vi en la necesidad de meter mano por mi cuenta.

De esta manera descubrí algo que estoy seguro no todos saben y es que la disposición de las patitas es algo universal y normalizado según la DIN ISO 1724 es lo que encontré en la web pero la chata nada que ver con esa disposición .

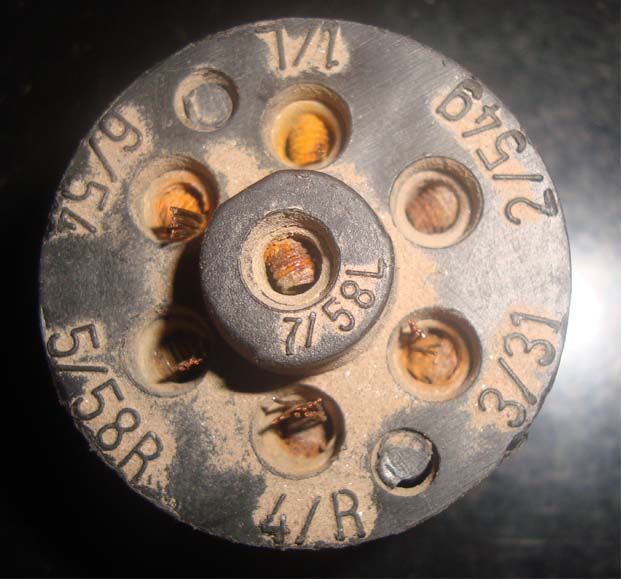

a continuación se muestran fotos del conector de la chata con el código de cada pin




Así se vería una ficha macho desarmada o lo que quedó de ella no muestro la nueva porque ya está armada y me da fiaca abrirla.




en mi L200 digo esto porque no sé si todas tendrán la misma disposición, supongo que si, la disposición sería la siguiente.

1/L es la luz de giro Izquierda.

2/54g No se utiliza. pero se supone que es para los neblineros.

3/31 Luz de STOP.

4/L Luz de giro derecha.

5/58R Luz de Posición.

6/54 masa.

7/58L Luz de Reversa.

les aconsejo testear antes de conectar la disposición de los pines en sus camionetas.

Como conectar las luces de un trailer a mi L200




Para testear la disposición de los pines primero se reconoce el cable de masa del trailer, se hace tocar este con la masa de la camioneta y con los otros cables se va tocando con cuidado de hacerlo uno a la vez los diferentes pines de la toma. o se pueden fabricar como hice yo un buscapolos de 12v




Simplemente se le saca la resistencia al buscapolos averiado se le pone una lamparita de 12v de interior y un cable con cocodrilo en el otro extremo. Una herramienta de mucha utilidad en cualquier conexión que se quiera realizar en un vehículo.

Como la L200 trae toma de 7 pines solamente y si se necesita una toma permanente de 12V como para una casa rodante o una heladerita esto ya es un poco mas complejo, para esto se recomienda utilizar el Pin 2/54g haciendo una toma directa desde la bateria y anteponiendo un fusible y un relay que puede ser accionado con un positivo como el del encendedor para evitar que se descargue la batería cuando el vehículo no está en funcionamiento.

Bueno espero que les sea de utilidad este tutorial, no soy electricista pero con esto me animé a hacer mis conexiones y no tener que pagar lo que quieran por cosas tan simples y por favor si hay que corregir o agregar algo agradecería que lo hicieran.

Este tema lo fui creando sobre la marcha por lo que está editado varias veces.

Saludos Mario

Muy buenos datos Mario!! Justamente ando buscando un trailer para la moto y esa era una de mis preocupaciones.

Muchas gracias por compartir.

Un abrazo

Para eso estamos Daniel es un gusto para mi compartir

Hoy utilicé este tutorial! Estabamos sembrando, mi viejo me llama para que le lleve gas-oil, bueno, desengancho el acoplado, pero me olvidé de desconectar el enchufe de las luces, a todo esto, cuando paso al lado, veo que la goma que habían arreglado a la mañana se pinchó, así que salí de ahí(con la ficha del trailer enchufada), paré, saqué el caño para bajar el malacate de la goma, y cuando voy bajando la goma, había algo que me molestaba, digo... LPM, que bolud*, el macho de la ficha del trailer quedó agarrado a la hembra jajaja, los cables quedaron pelados en el acoplado... A todo esto me acordé de este tutorial, así que cuando vinimos al pueblo lo imprimí y me lo llevé al campo, y me iba guiando mas o menos, ya que este tuto es especial para el enchufe original, y en la japonesa no tiene el original, así que con ayuda de este tuto puse los cables e iba probando, anda todo por ahora jajaja. Muchas gracias!

muy buen tutorial... con mucha sabiduria!!! se nota que sabes del tema!!! gracias por compartir

Muy bueno justo lo que andaba buscando, desde hoy temprano que prendi la maquina buscaba esto desde ya mil gracias por el aporte.

fmfigue escribió:

Este tutorial lo hago con el fin de evitarles la tediosa labor de encontrar cual es la patita del toma que corresponde a cada luz de un trailer si se anima a hacerlo Ud .

Por motivo que le puede suceder a cualquiera como por ejemplo de arrastrar 250km la ficha del trailer y después no saber donde meter cada cablecito que quedó al aire me vi en la necesidad de meter mano por mi cuenta.

De esta manera descubrí algo que estoy seguro no todos saben y es que la disposición de las patitas es algo universal y normalizado según la DIN ISO 1724 es lo que encontré en la web pero la chata nada que ver con esa disposición .


a continuación se muestran fotos del conector de la chata con el código de cada pin


By fmfigue at 2012-01-16

Así se vería una ficha macho desarmada o lo que quedó de ella no muestro la nueva porque ya está armada y me da fiaca abrirla.


By fmfigue at 2012-01-16

en mi L200 digo esto porque no sé si todas tendrán la misma disposición, supongo que si, la disposición sería la siguiente.

1/L es la luz de giro Izquierda.

2/54g No se utiliza. pero se supone que es para los neblineros.

3/31 Luz de STOP.

4/L Luz de giro derecha.

5/58R Luz de Posición.

6/54 masa.

7/58L Luz de Reversa.

les aconsejo testear antes de conectar la disposición de los pines en sus camionetas.

Como conectar las luces de un trailer a mi L200

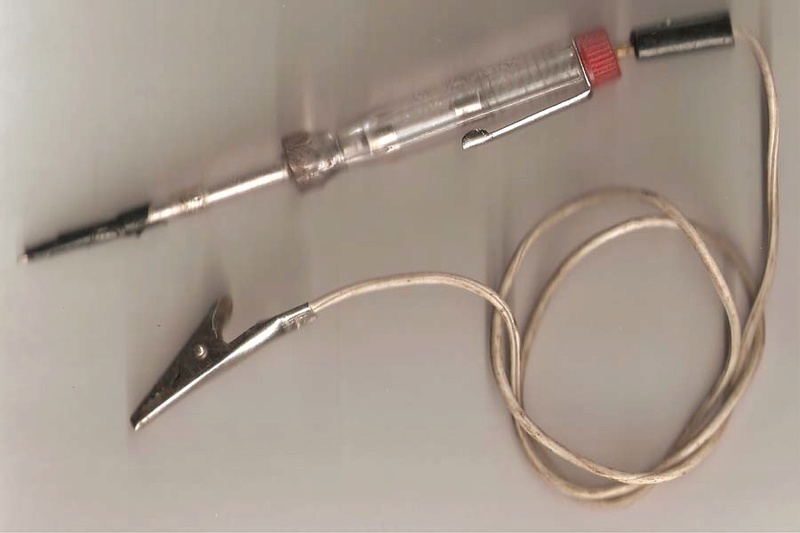

Para testear la disposición de los pines primero se reconoce el cable de masa del trailer, se hace tocar este con la masa de la camioneta y con los otros cables se va tocando con cuidado de hacerlo uno a la vez los diferentes pines de la toma. o se pueden fabricar como hice yo un buscapolos de 12V como muestra la figura


By fmfigue at 2012-01-16

Simplemente se le saca la resistencia al buscapolos averiado se le pone una lamparita de 12v de interior y un cable con cocodrilo en el otro extremo. Una herramienta de mucha utilidad en cualquier conexión que se quiera realizar en un vehículo.

Como la L200 trae toma de 7 pines solamente y si se necesita una toma permanente de 12V como para una casa rodante o una heladerita esto ya es un poco mas complejo, para esto se recomienda utilizar el Pin 2/54g haciendo una toma directa desde la bateria y anteponiendo un fusible y un relay que puede ser accionado con un positivo como el del encendedor para evitar que se descargue la batería cuando el vehículo no está en funcionamiento.

Bueno espero que les sea de utilidad este tutorial, no soy electricista pero con esto me animé a hacer mis conexiones y no tener que pagar lo que quieran por cosas tan simples y por favor si hay que corregir o agregar algo agradecería que lo hicieran.

Este tema lo fui creando sobre la marcha por lo que está editado varias veces.

Saludos Mario

Hola les hago una consulta. Alguien sabe donde se consigue la ficha macho para trailer? o si tiene alguna denominacion especial ?

Hola a todos. Alguien sabe donde se consigue la ficha macho de conexion de luces para trailer?

larocca escribió:

Hola a todos. Alguien sabe donde se consigue la ficha macho de conexion de luces para trailer?

En cualquier casa de electricidad de automóvil la conseguís.
Saludos

Muy bueno
Lo imprimiré y lo guardo para poner un trailer q tengo ganas

FOTOS ACTUALIZADAS. 23 DE AGOSTO DE 2016

Hola a todos! Les hago una consulta, conencte las luces a un trailer q solo tenia luces de exposición y probando con los cables logre q se enciendan pero despues cuando estaba por encintar se apago y no prendio mas, y ahora no me llega corriente a la ficha, ¿hay algun fusible q se haya quemado? Muchas gracias por la ayuda!!

Hola que tal? Bienvenido al club. Te invito a que nos cuentes de vos y de tu chata en presentaciones.
Que camioneta es? Si hiciste algún corto es muy probable que se haya quemado un fusible. Si las luces que la camioneta prenden puede ser que tenga algún fusible cerca de la ficha. O revisa la masa de las luces del trailer.
Deberías darnos más datos y que chata es.

Ahi me cargo la presentación, mil disculpas pero estaba haciendo del celu, revisando los fusibles uno por uno encontre que el 18 que dice OPTION de 10A estaba quemado, lo remplace y volvio a tener corriente la ficha del remolque!!! funciona aparte de las luces de la chata y de la toma de 12v que trae en la caja q son otros fusibles. Saludos!!

buen dia gente, tengo un L200 2017, y le quiero conectar las luces para el remolque pero no en cuentro el conector, espero y me puedan ayudar!!
